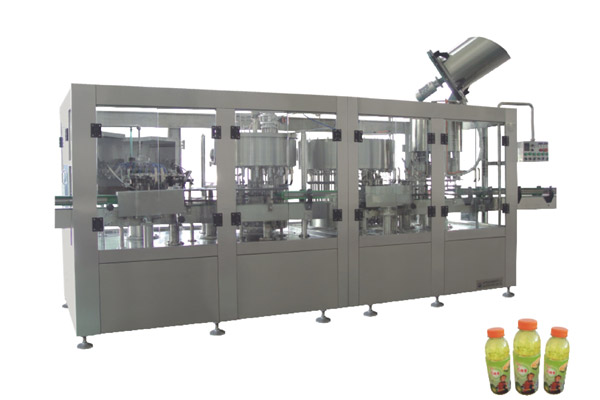

四合一全自動灌裝機
Four-in-one filling machine
技術結構特點
a.沖瓶部(bu)分：
本(ben)機(ji)為回轉式沖瓶機(ji)，主要用于飲料、水等產品(pin)的新(xin)瓶沖洗之用。然后將瓶子送至灌(guan)(guan)裝(zhuang)機(ji)進(jin)行(xing)產品(pin)的灌(guan)(guan)裝(zhuang)。
PET瓶(ping)(ping)由(you)分瓶(ping)(ping)星輪進(jin)入設備由(you)夾鉗和(he)翻(fan)轉(zhuan)機(ji)構夾住(zhu)瓶(ping)(ping)口轉(zhuan)至瓶(ping)(ping)口朝(chao)下，無菌水沖(chong)洗(xi)后瀝(li)干，自動翻(fan)轉(zhuan)至瓶(ping)(ping)口朝(chao)上，經出(chu)瓶(ping)(ping)星輪輸送至灌(guan)裝機(ji)。設備主要結構與沖(chong)洗(xi)介質接觸(chu)部分和(he)外部防護罩均(jun)為優質不銹鋼材料(liao)；開(kai)放式齒輪傳動。
全新的(de)不銹鋼(gang)夾鉗，結構簡單，調整方便(bian)；與(yu)瓶口接觸面積少，有效避免對(dui)瓶口的(de)二次污染
沖(chong)瓶(ping)機(ji)裝有(you)接(jie)水(shui)盤以回收沖(chong)瓶(ping)水(shui)
沖瓶時,每瓶沖水量為：105ml/s（0.25MPa時）
b.灌(guan)裝部分：
灌(guan)(guan)裝(zhuang)部分實現將物(wu)料灌(guan)(guan)裝(zhuang)到由沖瓶機(ji)送過來的(de)洗好(hao)的(de)瓶子中。
灌(guan)(guan)裝機是我公司自(zi)行設計,運(yun)用壓力灌(guan)(guan)裝負壓式(shi)回流的原理。
灌裝(zhuang)閥(fa)采用壓力灌裝(zhuang)負壓式回流的方(fang)式，灌裝(zhuang)快捷靈敏(min)，灌裝(zhuang)液面(mian)精度(du)(du)高。閥(fa)內無(wu)彈簧(huang)(huang),物(wu)料不與(yu)彈簧(huang)(huang)接觸,利于閥(fa)內部的清(qing)洗(xi)。為(wei)確保灌裝(zhuang)工藝，確保灌裝(zhuang)溫(wen)度(du)(du)，灌裝(zhuang)閥(fa)在無(wu)瓶或停機時閥(fa)內物(wu)料處于微回流狀態。
灌裝(zhuang)缸(gang)采用滿(man)缸(gang)方式，以確保缸(gang)內的壓(ya)力穩定。
全機具有完善的(de)CIP清洗(xi)接口。
采用雙導桿瓶提升(sheng)結構(gou)，使(shi)瓶提升(sheng)和對中(zhong)穩定(ding)。
主傳(chuan)動(dong)采用(yong)(yong)齒輪傳(chuan)動(dong)即開式組(zu)合傳(chuan)動(dong)，其效率高，噪(zao)聲小(xiao)，壽命(ming)長，維修方便，潤(run)滑充分(fen)，采用(yong)(yong)變頻器(qi)對機(ji)器(qi)的主電機(ji)轉速(su)進(jin)行(xing)控制，本機(ji)采用(yong)(yong)無(wu)級變頻調速(su)。
導瓶系統，結構簡單，可(ke)根據瓶型進行快速方便變更，整(zheng)機采用卡瓶頸(jing)結構輸送。
整(zheng)機(ji)PLC自動控制,故障在線顯示，如堵瓶(ping)、缺蓋等。
本機的關鍵零(ling)部件(jian)(jian)及電器元(yuan)件(jian)(jian)采(cai)用進口產品。
c.擰蓋部(bu)分：
擰蓋部分將由理(li)蓋器整理(li)好的(de)蓋子擰到已灌裝好產品的(de)瓶(ping)子上，并(bing)由輸送鏈(lian)送至后道工(gong)序。
擰蓋(gai)(gai)(gai)(gai)(gai)(gai)機(ji)(ji)(ji)通過(guo)減速機(ji)(ji)(ji)帶動(dong)回(hui)轉盤(pan)(pan)轉動(dong)。使蓋(gai)(gai)(gai)(gai)(gai)(gai)在(zai)離(li)心力的(de)(de)作用(yong)下從出(chu)蓋(gai)(gai)(gai)(gai)(gai)(gai)口(kou)(kou)離(li)開(kai)料斗。在(zai)出(chu)口(kou)(kou)處(chu)有(you)(you)正(zheng)反(fan)蓋(gai)(gai)(gai)(gai)(gai)(gai)分(fen)離(li)裝置(zhi)，當反(fan)蓋(gai)(gai)(gai)(gai)(gai)(gai)經過(guo)時(shi)(shi)，蓋(gai)(gai)(gai)(gai)(gai)(gai)自(zi)動(dong)落(luo)入(ru)(ru)(ru)返回(hui)管道(dao)中(zhong)，通過(guo)風力自(zi)動(dong)把反(fan)蓋(gai)(gai)(gai)(gai)(gai)(gai)吹入(ru)(ru)(ru)料斗。只有(you)(you)正(zheng)蓋(gai)(gai)(gai)(gai)(gai)(gai)才能順利進(jin)滑道(dao)內，料斗內的(de)(de)蓋(gai)(gai)(gai)(gai)(gai)(gai)量通過(guo)光電(dian)開(kai)關(guan)自(zi)動(dong)檢(jian)測來控制輸蓋(gai)(gai)(gai)(gai)(gai)(gai)機(ji)(ji)(ji)，以(yi)確保下蓋(gai)(gai)(gai)(gai)(gai)(gai)達到 效果。當正(zheng)蓋(gai)(gai)(gai)(gai)(gai)(gai)進(jin)入(ru)(ru)(ru)滑道(dao)后即可(ke)順利進(jin)入(ru)(ru)(ru)喂蓋(gai)(gai)(gai)(gai)(gai)(gai)盤(pan)(pan)，為(wei)防(fang)止意外，在(zai)滑道(dao)上同時(shi)(shi)配置(zhi)了(le)一(yi)個防(fang)反(fan)蓋(gai)(gai)(gai)(gai)(gai)(gai)的(de)(de)撥盤(pan)(pan)，確保進(jin)入(ru)(ru)(ru)喂蓋(gai)(gai)(gai)(gai)(gai)(gai)盤(pan)(pan)的(de)(de)蓋(gai)(gai)(gai)(gai)(gai)(gai)正(zheng)確，在(zai)滑道(dao)上還配置(zhi)了(le)一(yi)對光電(dian)開(kai)關(guan)，當檢(jian)測到無蓋(gai)(gai)(gai)(gai)(gai)(gai)時(shi)(shi)，就立即停止主機(ji)(ji)(ji)。為(wei)了(le)有(you)(you)效剔(ti)除無防(fang)盜圈的(de)(de)壞蓋(gai)(gai)(gai)(gai)(gai)(gai)及清(qing)理料斗時(shi)(shi)的(de)(de)余蓋(gai)(gai)(gai)(gai)(gai)(gai)，在(zai)料斗出(chu)口(kou)(kou)正(zheng)對面有(you)(you)一(yi)活動(dong)出(chu)口(kou)(kou)可(ke)滿足此功能。
擰蓋(gai)(gai)為磁力擰蓋(gai)(gai)，具有過載(zai)保護功能，且擰蓋(gai)(gai)力矩穩(wen)定可靠。封(feng)蓋(gai)(gai)無(wu)啃(ken)蓋(gai)(gai)、高(gao)蓋(gai)(gai)、歪(wai)蓋(gai)(gai)、卷(juan)邊現象。
